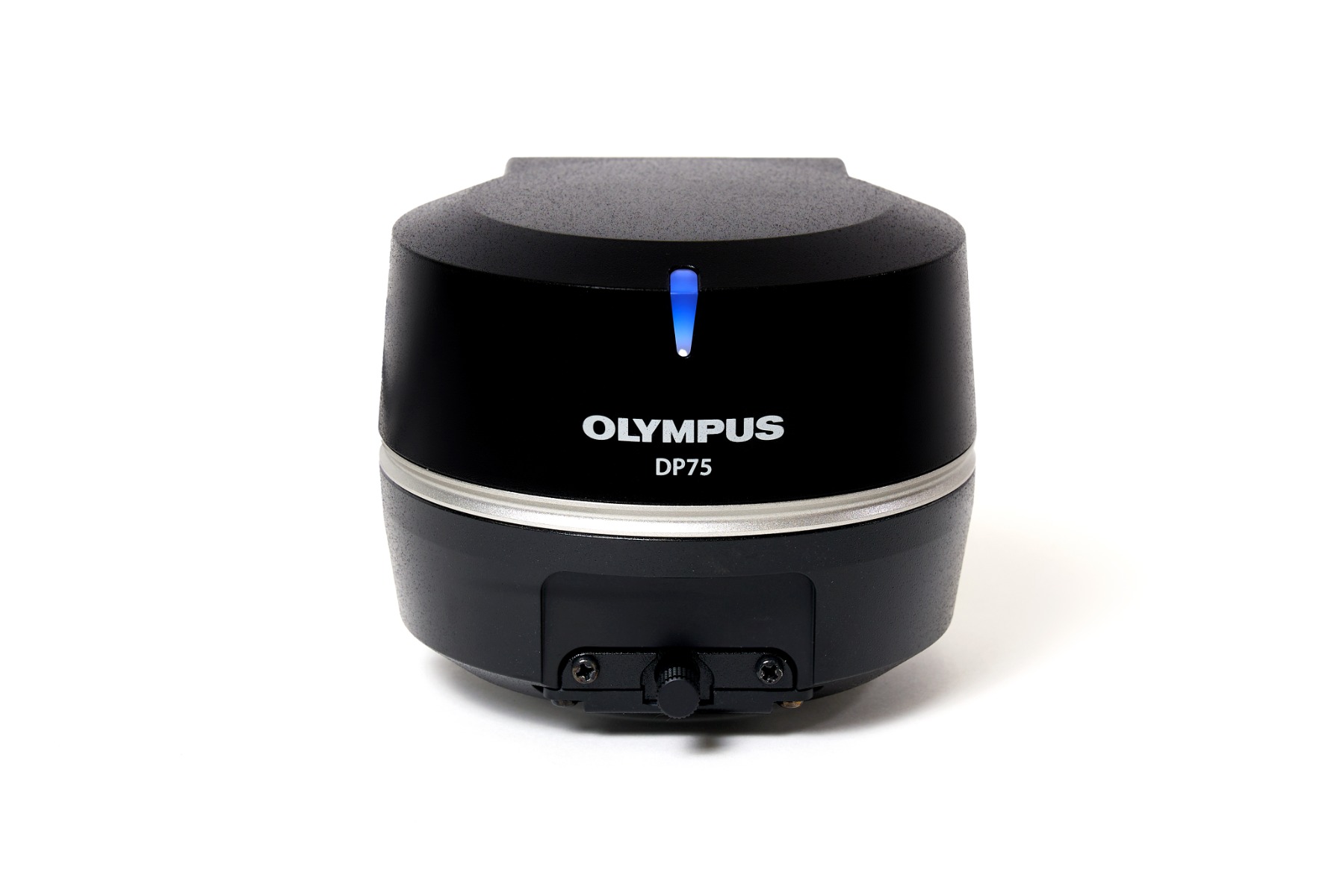

Camera kỹ thuật DP75 Olympus

Evident tiếp tục hình dung lại, sản xuất và cải tiến máy ảnh kính hiển vi đẳng cấp thế giới của Olympus. Camera DP75 olympus sử dụng USB 3.1 Gen2.

Liên hệ

Danh mục: Camera Olympus

Camera DP75 Olympus:

– Giúp việc kiểm tra kính hiển vi của bạn hiệu quả hơn với camera kính hiển vi kỹ thuật số DP75 mạnh mẽ. Công cụ hiệu suất cao này được thiết kế riêng cho nhiều ứng dụng và cho phép chụp ảnh trường sáng, trường tối, MIX (trường sáng và trường tối), phân cực, DIC, huỳnh quang và quan sát cận hồng ngoại (NIR)* có độ phân giải cao.

Với tốc độ khung hình nhanh 22 khung hình/giây ở độ phân giải trên 4k và 60 khung hình/giây ở độ phân giải Full HD, cho phép kiểm tra hình ảnh trực tiếp trong khi di chuyển với tốc độ nhanh, tăng tốc quy trình kiểm tra và phân tích.

Tính năng dịch chuyển pixel của camera giúp bạn có thể chụp được hình ảnh có độ phân giải cao ngay cả ở độ phóng đại thấp với độ phân giải tối đa 8192 × 6000, thêm chi tiết hình ảnh lớn hơn vào báo cáo kiểm tra của mình.

Thông số kỹ thuật DP75

Mục		Kỹ thuật
Loại máy ảnh		Máy ảnh màu một chip (dịch chuyển pixel) Hệ thống làm mát: Thiết bị Peltier (làm mát chủ động)
Kích thước cảm biến hình ảnh		Cảm biến hình ảnh CMOS màu 1,1 inch, 12,37 megapixel, màn trập toàn phần
Giá gắn máy ảnh		Ngàm C
Độ phân giải hình ảnh hiệu quả		8192 × 6000 (dịch chuyển pixel) 4096 × 3000 (chế độ 3CMOS) 4096 × 3000 (1 × 1) 2048 × 1500 (2 × 2) 2048 × 1500 (1 × 1) 1920 × 1080 (1 × 1) ROI
Độ nhạy		1x/2x/4x/8x/16x/32x (tương đương ISO 100/200/400/800/1600/3200)
A / D		12 bit
Chế độ đo sáng	Chế độ	Tự động / SFL-Tự động / Thủ công
	Điều chỉnh	±2.0 EV bước: 1/3 EV
	Thời gian	28 μs–120 giây
Kết hợp điểm ảnh		2 x 2
Cân bằng trắng		Chỉ định thủ công / khu vực
Cân bằng đen		Chỉ định thủ công / khu vực
Tốc độ khung hình trực tiếp^*1		4096 × 3000 (1 × 1): 22 khung hình/giây 2048 × 1500 (2 × 2): 22 khung hình/giây 1920 × 1080 (1 × 1): 60 khung hình/giây
Thời gian truyền ảnh tĩnh		8192 × 6000 (Pixel Shifting): xấp xỉ 3 giây 4096 × 3000 (Chế độ 3CMOS): xấp xỉ 2 giây 4096 × 3000 (1 × 1): xấp xỉ 1,2 giây 2048 × 1500 (2 × 2): xấp xỉ 1,0 giây 1920 × 1080 (1 × 1): xấp xỉ 0,4 giây
Chế độ đơn sắc		Có sẵn (Tiêu chuẩn / Tùy chỉnh)
Không gian màu		sRGB, AdobeRGB^*2
Bộ lọc cắt hồng ngoại		Có thể chuyển đổi vào: 400 nm lên đến 650 nm Ra: 400 nm lên đến 1000 nm
Hình ảnh toàn cảnh thủ công (MIA tức thì và MIA thủ công)^*3		Có sẵn
Bộ điều hướng vị trí ^{* 3 * 4}		Có sẵn
Phần mềm điều khiển		PRECiV v. 2.1 trở lên DP2-TWAIN v. 10.5 trở lên
Kích hoạt bên ngoài		Không có sẵn
Kích thước (W × D × H)	Cáp kết nối camera	Xấp xỉ 2,7 m (8,9 ft)
Kích thước (W × D × H)	Bộ đổi nguồn AC	107 × 47 × 30 mm (4,2 × 1,9 × 1,2 in.) / Xấp xỉ 0,3 kg (0,7 lb)

Hình ảnh đặc biệt cho các ứng dụng kiểm tra đầy thách thức

Độ rõ nét và độ chính xác tốt hơn

Camera kính hiển vi kỹ thuật số DP75 Olympus mang lại hình ảnh kiểm tra sắc nét, ít nhiễu.

Công nghệ hiệu chỉnh màu nhiều trục được cải tiến mang lại độ trung thực màu sắc vượt trội để tái tạo sống động và khả năng tái tạo màu RGB cần thiết cho các vật liệu in, bộ lọc màu LCD và các ứng dụng khác.

Một mẫu giấy màu được chụp ở độ phóng đại cao bằng máy ảnh DP75 thể hiện khả năng tái tạo màu sắc vượt trội.

Hình ảnh giấy in

Một mẫu wafer được chụp ở độ phóng đại cao bằng máy ảnh kính hiển vi kỹ thuật số DP75.

Hình ảnh của một tấm wafer

Tốc độ khung hình nhanh ở độ phân giải cao

Với tốc độ khung hình nhanh 22 khung hình / giây ở độ phân giải trên 4k và 60 khung hình / giây ở độ phân giải full HD, bạn có thể kiểm tra hình ảnh trực tiếp trong khi di chuyển với tốc độ nhanh, tăng tốc quy trình kiểm tra và phân tích của bạn.

Hình ảnh có độ phân giải cao ở độ phóng đại thấp

Tính năng dịch chuyển điểm ảnh của máy ảnh giúp bạn có thể chụp ảnh có độ phân giải cao ngay cả ở độ phóng đại thấp với độ phân giải tối đa 8192 × 6000, cho phép bạn thêm chi tiết hình ảnh lớn hơn vào báo cáo kiểm tra của mình.

Một hình ảnh được chụp bằng máy ảnh kính hiển vi kỹ thuật số DP75 thể hiện chất lượng hình ảnh mà không cần dịch chuyển pixel ở bên trái và với sự dịch chuyển pixel ở bên phải.

Không có dịch chuyển pixel (trái) và dịch chuyển pixel (phải)

Nâng cấp linh hoạt

Vì máy ảnh DP75 sử dụng USB 3.1 Gen2, nó tương thích với hầu hết các PC và có thể dễ dàng mua như một bản nâng cấp cho hệ thống hiện tại của bạn.

Tìm sai sót nhanh chóng

Hình thức của mẫu có thể thay đổi tùy thuộc vào chất lượng của vật liệu, điều kiện bề mặt hoặc phương pháp chiếu sáng. Để hiển thị mẫu chính xác, dải động cao (HDR) trực tiếp của máy ảnh kết hợp một số hình ảnh được chụp ở các mức phơi sáng khác nhau để điều chỉnh sự khác biệt về độ sáng trên bề mặt mẫu. Live HDR cung cấp hình ảnh có độ trung thực cao, không chỉ hiển thị kết cấu mà còn cả những sai sót và khuyết điểm mà trước đây không thể phát hiện được. Độ chói cũng được giảm nhiều hơn thoải mái quan sát.

Một cặp hình ảnh được chụp bằng máy ảnh kính hiển vi kỹ thuật số DP75 cho thấy dải động cao của máy ảnh hiển thị các vùng sáng và tối của mẫu cùng một lúc.

Loại bỏ bóng mờ qua HDR
(Mẫu: bảng mạch in (PCB))

Một cặp hình ảnh được chụp bằng máy ảnh kính hiển vi kỹ thuật số DP75 cho thấy dải động cao giúp tăng cường độ tương phản của hình ảnh như thế nào.

Tăng cường kết cấu thông qua HDR
(Mẫu: bảng mạch in (PCB))

Một hình ảnh được chụp bằng máy ảnh kính hiển vi kỹ thuật số DP75. Khu vực được phác thảo màu đỏ hiển thị trường nhìn cho máy ảnh DP75 khi được sử dụng với bộ chuyển đổi TV 0,63X, trong khi khu vực được phác thảo màu xanh lam hiển thị trường nhìn của máy ảnh DP74.

Trường nhìn của máy ảnh DP75 khi được sử dụng với bộ chuyển đổi máy ảnh 0,63× (khung màu đỏ) so với trường nhìn của máy ảnh DP74 (tiền nhiệm) khi được sử dụng với bộ chuyển đổi máy ảnh 0,63× (khung màu xanh).
